為什么要選擇一品儀器設備？

　　技術特點

　　1、具有磁盤USB記錄功能，不需記錄儀；

　　2、溫濕度曲線范圍寬，低濕機型能做到60℃(40℃)10%RH；

　　3、冷媒伺服閥流量演算控制.省電30%；

　　4、高溫高濕測試防止結露、滴水技術行業居首

　　5、低溫工作狀態，加熱器不參與工作，通過PWM技術控制調節制冷機組制冷劑流量和流向，對制冷管道、冷旁通管道、熱旁通管道三向流量調節，實現對工作室溫度的自動恒定。此方式在低溫工況下，可實現降低40%的能耗

　　6、通過ISO-9001的質量認證（臺灣&大陸）

　　7、溫度、濕度同步升降斜率控制(IEC68-2-56,68-2-30)，不滴水、不結露及結露。

　　8、制冷優點:

　　傳統設備低溫控制方式：

　　?制冷壓縮機啟?？刂茰囟龋囟炔▌哟?、嚴重影響壓縮機壽命，已淘汰的技術）

　　?制冷壓縮機恒定運行+加熱PID控制（導致制冷量與加熱相抵消實現溫度動態平衡，浪費了大量的電能）

　　?新型PWM冷控制技術實現低溫節能運行：

　　低溫工作狀態，通過PWM技術控制調節制冷機組制冷劑流量和流向，對制冷管道、冷旁通管道、熱旁通管道三向流量調節，實現對工作室溫度的自動恒定。此方式在低溫工況下，可實現降低40%的能耗。

　　該技術基于美國Sporlan公司定制型號的PWM控制閥：

　　※※※方案書※※※

　　*****************************************************************************

　　1.產品名稱

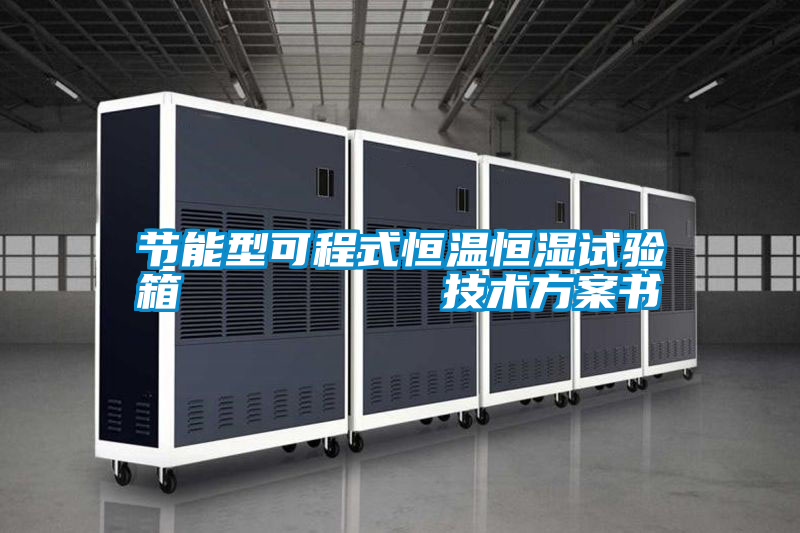

　　1.1.產品名稱節能型可程式恒溫恒濕試驗箱

　　產品型號YP-HW-100L

　　1.2.試樣限制

　　本試驗設備禁止：

　　易揮發性物質試樣的試驗及儲存

　　腐蝕性物質試樣的試驗及儲存

　　生物試樣的試驗或儲存

　　強電磁發射源試樣的試驗及儲存

　　放射性物質試樣的試驗及儲存

　　劇毒物質試樣的試驗及儲存

　　試驗或儲存過程中可能產生劇毒物質的試樣的試驗及儲存

　　測

　　試

　　標

　　準GB/T5170.2-2008溫度試驗設備

　　GB/2423.1-2008(IEC-2-1:2007)低溫試驗方法AB。

　　GB/2423.2-2008(IEC-2-2:2007)高溫試驗方法BA。GB/T5170.5-2008濕熱試驗設備。

　　GJBl50.3(MIL-STD-810D)高溫試驗方法。

　　GJBl50．4(MIL-STD-810D)低溫試驗方法。

　　GB2423．3-93(IEC68-2-3)試驗Ca：恒定濕熱試驗方法。

　　GB2423．4-93(IEC68-2—30)試驗Db：交變濕熱試驗方法。

　　2.容積.尺寸和重量

　　2.1.有效容積100L

　　2.2.內箱尺寸W500×D400×H500mm寬×深×高

　　2.3.外箱尺寸W750×D1450×H1650mm寬×深×高（含突出部分）

　　2.4.冷卻方式風冷式

　　2.5.機器總重量約250KG

　　2.6.總功率5KW

　　3.性能指針

　　3.1.測試環境條件設備使用環境溫度：+5℃～35℃

　　設備使用環境相對濕度≤85%RH

　　設備使用環境氣壓：86Kpa～106Kpa

　　3.2.溫度范圍-0℃～150℃

　　3.3.溫度波動度≤±0.5℃

　　3.4.溫度偏差≤±2℃

　　3.5.溫度均勻度≤±2℃

　　3.6.升溫速率.時間-0℃→+100℃/30分鐘以內（符合國標,標準負載下)

　　3.7.降溫速率.時間+25℃→-0℃/20分鐘以內（符合國標,標準負載下)

　　3.8.標準負載200W發熱量2Kg鋁片

　　3.9.濕度范圍（20%～98%）RH（參照下圖所示溫濕度可控制范圍）

　　3.10.相對濕度偏差

　　≤±3%R.H(濕度＞75%RH)

　　≤±5%R.H(濕度≤75%RH)

　　3.11.工作噪聲

　　A聲級≤65dB(A)

　　(大門前1m離地面高度

　　1.2m處，自由空間中測量)

　　4.結構特征

　　4.1.保溫圍護結構

　　外壁：電解鋼板，酸洗磷化高級粉體烤漆

　　內壁：SUS304(1.5mm)不銹鋼板

　　內部結構加強件：SUS3042mm厚不銹鋼加固

　　絕熱材料：硬質聚氨酯泡沫+超細玻璃纖維

　　試驗箱底板承重能力：≤60kg/m2(均勻載荷)

　　但箱內總的承重量（底板和樣品架合計）不超過：160kg

　　4.2.空氣調節通道風機、加熱器、蒸發器、排水裝置

　　空氣調節通道加濕器、干燒防止器、濕球溫度傳感器、濕球水槽

　　4.3.試驗箱體標準配置

　　左右側各一個，配附膠孔蓋、硅膠塞頭，孔徑Φ100，位置在內箱側壁的中心

　　活動樣品架承重備活動樣品架2層，承重能力（均布）：40kg/層

　　氣壓平衡裝置

　　4.4.大門

　　鉸鏈門，門鉸在箱體左側（面向箱體正面時）

　　門上配電熱（自動調節）防結霜、防凝露中空玻璃觀測窗一個

　　門框備電熱（自動調節）防結霜、防凝露裝置

　　門上備箱內照明燈（高效長壽LED光源）

　　4.5.控制臺（在門上）

　　控制器顯示屏

　　操作按鈕、超溫保護設定裝置

　　4.6.機械室機械室中包含：

　　制冷機組、接排水裝置、風機、配電控制柜

　　機械室附件加濕器和測濕用水控制裝置

　　4.7.配電控制柜

　　散熱風機

　　蜂鳴器

　　配電板

　　RS-485、RJ-45以太網物理接口（需和集中監控軟件一并選購）

　　總電源漏電斷路器

　　4.8.加熱器

　　鎳鉻合金電熱絲加熱器(電阻率大、電阻溫度系數小，在高溫下變形小且不易脆化，自身加熱溫度可達1000～1500℃，使用壽命長)。

　　加熱器控制方式：無觸點等周期脈沖調寬，SSR（固態繼電器）

　　4.9.加濕器

　　外置隔離式，全不銹鋼鍋爐式淺表面蒸發式加濕器。

　　加濕器控制方式：無觸點等周期脈沖調寬，SSR

　　水位控制裝置，加熱器防干燒裝置

　　5.制冷系統

　　5.1.工作方式一元式制冷方式

　　5.2.冷凝方式風冷式

　　5.3.制冷壓縮機

　?。ǚ▏┤忾]式機械壓縮機

　　5.4.蒸發器翅片式換熱器（兼做除濕器）

　　5.5.節流裝置電子膨脹閥和毛細管

　　5.6.制冷劑

　?。绹?lián)興）R404a（臭氧耗損指數均為0）

　　5.7.制冷機控制方式

　　控制系統根據試驗條件自動調節制冷機運行最佳節能工況

　　壓縮機回氣冷卻回路能量調節回路

　　5.8.制冷系統工況顯示機械表顯示制冷系統高、低壓壓力、排氣溫度和壓縮機運行電流

　　5.9.其他主要部件均采用國際優質品牌產品

　　5.10.零部件品牌名稱品牌備注

　　制冷壓縮機法國（進口）低噪音活塞式壓縮機

　　壓力繼電器丹麥DANFOSS

　　冷凝器臺灣中力

　　蒸發器臺灣中力

　　干燥過濾器丹麥DANFOSS

　　毛細管丹麥DANFOSS

　　膨脹閥丹麥DANFOSS

　　電磁閥意大利CASTEL

　　排氣壓力調節閥日本鷺宮

　　冷凝壓力調節閥丹麥DANFOSS

　　油分器美國ALCO、

　　說明：以上電氣采用國際品牌

　　6.控制系統

　　6.1.控制器

　　6.2.型號臺灣威碩

　　TH-7010

　　6.3.顯示器640X480點陣5.6寸TFT彩色LCD顯示器

　　6.4.運行方式程序方式、定值方式

　　6.5.設定方式中英俄文菜單（可自由選擇）、觸摸屏方式輸入

　　6.6.程序容量可編輯程序

　　數量：最大99個

　　步數：最大999步

　　循環數：最大99個

　　(每個循環步數最大99次)

　　固定程序：99個程序

　　程序可鏈接（鏈接程序序號可選擇）

　　6.7.設定范圍溫度：根據設備的溫度工作范圍調整(上限+5℃，下限-5℃)

　　濕度：（0～100）％RH(溫濕度試驗設備)

　　6.8.顯示分辨率溫度：0.01℃

　　時間：0.01min

　　濕度：0.1％RH(溫濕度試驗設備)

　　6.9.通訊功能（標配）RS-485接口、RJ-45以太網接口，具有本地和遠程通信功能(需配RAS-2003監控軟件、RS-485/RS-232轉換器，需占用PC機的COM口和USB口各一個)；最多可同時連接16臺設備，電纜累計長度最大800m

　　抗積分飽和PID

　　6.10.控制方式BTC平衡調溫控制方式+DCC(智能冷量控制)+DEC(智慧電氣控制)(溫度試驗設備)

　　BTHC平衡調溫調濕控制方式+DCC(智能冷量控制)+DEC(智慧電氣控制)(溫濕度試驗設備)

　　6.11.曲線記錄功能具有帶電池保護的RAM，可保存設備的設定值、采樣值及采樣時刻的時間；最大記錄時間為350天(當采樣周期為1.5min時)

　　6.12.USB功能配U盤(容量不小于1G,不保修)一個

　　PC機專用軟件光盤一張

　　通過PC機專用軟件編制試驗程序并保存到U盤，再從U盤將試驗程序調出并存入控制器中；也可將控制器內的程序轉存到U盤，再存入PC機進行分析和管理。

　　可將存儲在控制器內，記錄的試驗曲線數據轉存到優盤上。通過PC機專用軟件直接顯示和打印試驗數據／曲線(該打印數據帶不可修改標志)；或?qū)⒂涗洈?shù)據轉換為可由MicrosoftOffice讀取的Access數據文件。

　　控制器記錄的試驗曲線數據為：2路溫度－設定溫度和實測溫度；2路濕度－設定濕度和實測濕度(溫濕度試驗設備)

　　6.13.附屬功能故障報警及原因、處理提示功能

　　斷電保護功能

　　上下限溫度保護功能

　　日歷定時功能(自動啟動及自動停止運行)

　　自診斷功能

　　6.14.軟件使用環境

　　(用戶提供)IBMPC兼容機，PⅡ以上CPU，128M以上內存，簡體(繁體)中文(英文)Windows2000或WindowsXP操作系統

　　6.15.溫濕度測量溫度：A級PT100型鎧裝熱電偶

　　濕度測量濕度：干濕球溫度計法（僅在有濕度控制的試驗時工作）

　　6.16.零部件品牌

　　名稱品牌備注

　　控制器臺灣威碩TH-7010觸摸屏

　　漏電保護開關法國施奈德

　　交流接觸器法國施奈德

　　熱繼電器法國施奈德

　　相序繼電器瑞士佳樂

　　時間繼電器瑞士佳樂

　　固態繼電器瑞士佳樂

　　溫度熔斷器瑞士佳樂

　　說明：以上電氣采用國際品牌。

　　7.濕熱系統供水（僅W型）

　　7.1.外部水源供給蒸餾水、純水、去離子水均可（電阻率大于500Ω·m）（用戶提供）

　　7.2.儲水裝置抽屜式水箱，位于機械室前面，大門下方

　　7.3.儲水箱容量手提式18升

　　8.安全保護裝置

　　8.1.制冷系統壓縮機超壓保護

　　壓縮機電機過熱保護

　　壓縮機電機過流保護

　　8.2.加濕系統

　?。▋H限W型）加濕管干燒保護

　　供水異常保護

　　排水異常保護

　　缺水異常保護

　　8.3.試驗箱保護可調式的試驗產品超溫保護

　　試驗空間溫度熔斷絲保護

　　空氣調節通道極限超溫保護

　　控制器內部設定超高溫度保護

　　風機電機過熱保護

　　箱內外氣壓平衡裝置保護

　　8.4.其他總電源相序和缺相保護

　　整機漏電保護

　　負載短路保護

　　9.其他配置

　　9.1.電源線纜

　　（單相二線+保護接地線）電纜1條6米

　　總電源漏電斷路器

　　9.2.試樣電源控制端子

　　繼電器觸點控制，AC220V、10A以內（當正常運行時，觸點閉合；當設備停機或故障時，觸點斷開）

　　強烈建議用戶使用該控制端子控制試驗樣品的通、斷電，確保在設備故障或停機時與試驗樣品連接的電路被可靠切斷

　　9.3.資料提供中文版的用戶手冊和技術數據

　　10.使用條件由用戶保證下列各項條件

　　10.1.場地地面平整，通風良好，不含易燃、易爆、腐蝕性氣體和粉塵

　　附近沒有強電磁輻射源

　　設備附近備有排水地漏（距離制冷機組2米以內）

　　場地地面承重能力：不小于800kg/m2

　　設備周圍留有適當?shù)木S護空間

　　A：不小于30cm

　　B：不小于50cm

　　C：不小于70cm

　　D：不小于90cm

　　10.2.總電源

　　AC(220±10%)V(50±0.5)Hz單相二線+保護地線

　　保護地線接地電阻小于4Ω；TN-S方式供電或TT方式供電

　　要求用戶在安裝現場為設備配置相應容量的空氣或動力開關，并且此開關必須是獨立專供本設備使用

　　10.3.對儲存環境的要求

　　設備不工作時，環境的溫度應保持0～+35℃（不結冰）以內

　　當環境溫度低于0℃時，應將設備中存留的水排放干凈，以免管道內的水結冰脹壞管道

　　10.4.其他試驗過程中打開試驗箱的門，會造成箱內的溫度或濕度波動

　　在試驗過程中如果多次打開門或長時間敞開門或試驗樣品散發濕氣，可能會造成制冷系統換熱器結冰而無法正常工作

　　售后服務承諾

　　1．整機免費保修3年,每年兩次免費上門保養維護。

　　2．新機到廠后，安排售后工程師提供設備之安裝和操作培訓，其他非本公司設備及管路

　　由貴司負責配合施工。

　　3．維修服務：一般維修為客戶通報本公司售后服務部時起48小時內到廠，廣東省外客戶72小時

　　內到廠。維修備份零組件八年以上庫存。

　　注：以下非本公司免費保修和保養范疇

　　4．使用不慎或錯誤而導致之機臺損壞。

　　5．保修期之內自行檢修設備或改裝不當。

　　6．因天災等惡劣環境所造成的不可預估之損壞或故障。

　　7．保修期過后，客戶可以同本公司續簽保養合約，有償享受本公司之服務。

　　客戶回簽：審核：儀器顧問：田姚偉
